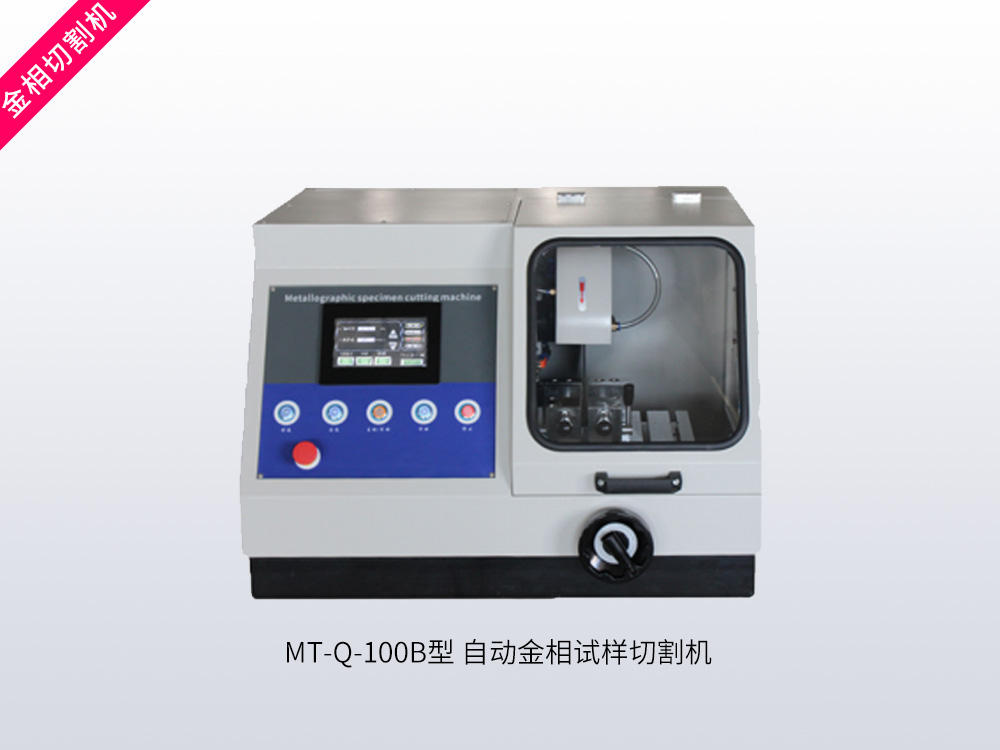

一、MT-Q-100B型自动金相试样切割机概述：
MT-Q-100B型自动金相试样切割机是由机身、电控箱、切割室、电机、冷却系统、切割砂轮片等部件组成。本切割机不但可以切割直径为100mm(管件)以内的圆形工件，还可以切割高100mm、深200mm以内的长方形试样。该机可以因切割不同的试样而对切割速度进行设定，从而提高了切割试样的质量。该机分手动切割和自动切割。大容积的切割室，更便于切割者使用，是大专院校、工厂企业金相试验必备的制样设备之一。
控制系统：
该机为屏显式控制系统，切割前可预调进刀速度，实时跟踪显示进刀深度（液晶数显），模式化编程更适合批量切割取样，取样结束切割刀自动复位功能。该机采用封闭式切割，配备安全限位开关，透明有机玻璃窗口可供切割时观察。
循环冷却系统：
通过冷却系统对试样进行冷却，以防止试样在切割过程中过热而烧坏组织。
试样加持台：
采用双边夹具结构，可牢牢固定试样。
二、MT-Q-100B型自动金相试样切割机参数表：
技术参数 | 整机型号 | |
MT-Q-100B | ||
结构 | 台式 | · |
落地式 | O | |
外壳材质 | 钢板 | · |
最大切割直径 | 100mm（管材） | · |
切割台尺寸 | 280*310（mm） | · |
切割片规格 | 350*2.5*32（mm） | · |
夹持台规格 | 夹具台分左右，中央切刀口 | · |
切割方式 | 手动/自动双重切割方式 | · |
送给方式 | 任意调节（手，自两用） | · |
切割速度 | 最大为0.25mm/s, | · |
自动切割方式 | 间歇式切割（金属工件）与连续切割（非金属工件） | · |
进刀距离 | 根据需要设定 | · |
复位方式 | 自动复位 | · |
冷却系统 | 自动（水冷2通道） | · |
主轴转速 | 2100r/min | · |
电机功率 | 3相380V 3KW | · |
水箱容量 | 50L | · |
台式净重 | 210KG | · |
台式毛重 | 250KG | · |
台式外形尺寸 | 900*790*600mm | · |
金相切割片 | 材质：金刚石、碳化硅等 | O |
特殊夹具 | 圆盘夹具、齿条夹具、万能夹具 | O |
注：“·”为标准配置；“ O”为选购件
三、MT-Q-100B型自动金相试样切割机装箱单：
名称 | 型号 | 数量 | 单位 |
金相切割机 | MT-Q-100B | 1 | 台 |
金相切割片 | 350*2.5*32mm | 2 | 片 |
进水管 | 1 | 根 | |
排水管 | 1 | 根 | |
水箱 | 含水泵 | 1 | 套 |
防锈润滑液 | 1 | 桶 | |
产品说明书 | 1 | 份 | |
合格证 | 1 | 份 | |
装箱单 | 1 | 份 |
