金相显微镜

MT-FCM6000型三目倒置金相显微镜

一、MT-FCM6000三目倒置金相显微镜概述：MT-FCM6000三目倒置金相显微镜倒置金相显微镜采用优良的无限远光学系统与模块化的功能设计理念，本机具有偏光、明场观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形...

全国热线189-7497-9799

详情介绍

一、MT-FCM6000三目倒置金相显微镜概述：

MT-FCM6000三目倒置金相显微镜倒置金相显微镜采用优良的无限远光学系统与模块化的功能设计理念，本机具有偏光、明场观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。

观察系统

铰链式双目观察筒，45°倾斜，操作时不需要长时间低头或平视观察，使操作者的颈与肩部得到有效释放。平场广角目镜市场数可达φ22mm，使目视观察更为广阔、舒适，可适配橡胶眼罩。

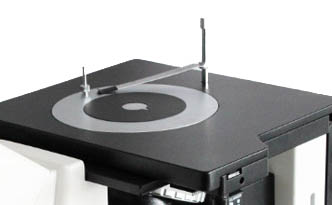

机械载物台

机械移动载物台，内置可旋转圆形载物台板，在进行偏光观察时刻旋转圆形载物台板，以满足偏光镜检的要求。

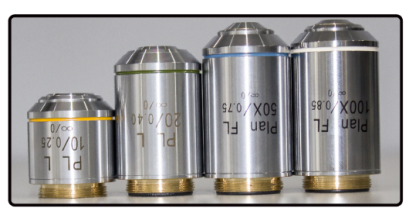

专业半复消色差金相物镜

物镜严格选用了高透过率的镜片和先进的镀膜技术，能够真实还原样品的自然色彩。半复消色差物镜设计具有卓越的色差校正性能，提高了观察图像的衬度、清晰度。

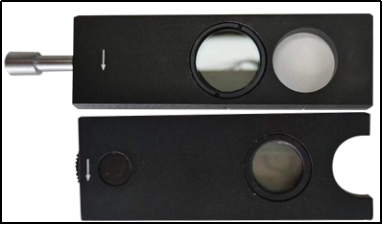

简易偏光观察

将起偏镜和检偏镜插入指定位置，即可进行简易偏光观察。在不移动样品的情况下，方便观察样品在不同偏振角度光线下呈现的状态。

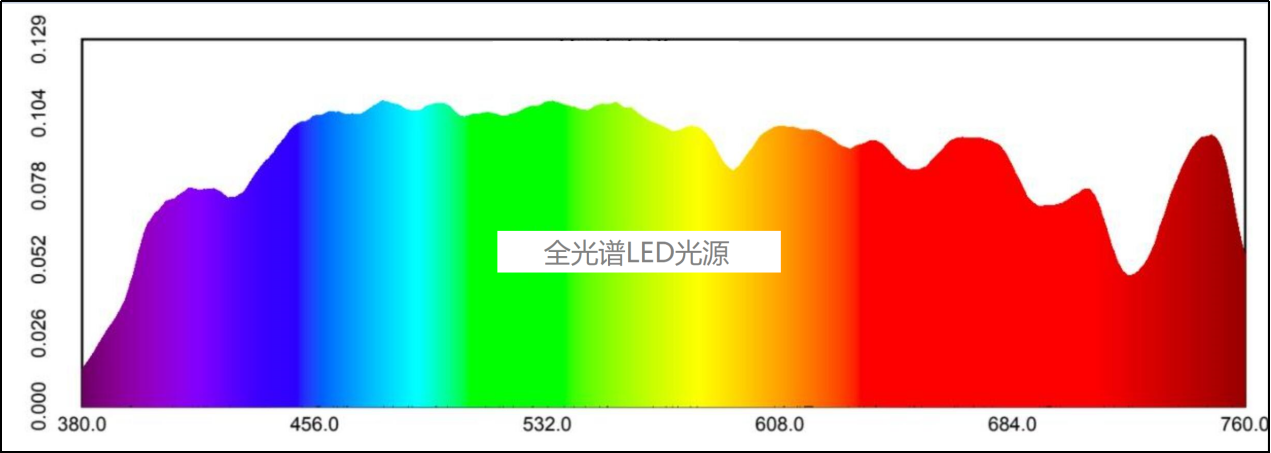

全光谱LED照明

全光谱LED波长400nm-700nm，能提供更广泛的光谱范围，包含了自然光中的所有颜色，达到更自然的照明效果，可以更好地展现金属内部的所有组织结构。相比卤素光源，全光谱LED照明寿命更长，光波衰减延缓，低功率低损耗。


二、MT-FCM6000三目倒置金相显微镜配置表：

标准配置		整机型号
部件	规格	MT-FCM6000
光学系统	无限远色差校正光学系统	·
观察筒	铰链式双目镜筒，45°倾斜；瞳距调节范围53~75mm.	·
目镜	平场大视野目镜 WF10X/22mm	·
标配物镜 (无限远平场消色差物镜 )	PL L10X/0.25 WD20.2mm	·
	PL L20X/0.40 WD8.8 mm	·
	PL FL50X/0.75 WD3.68 mm （半复物镜）	·
	PL FL100X/0.85 WD2.0mm（半复物镜）	·
转换器	滚珠内定位五孔转换器	·
调焦机构	粗微动同轴调焦，带锁紧装置，微动格值:2μm.	·
载物台	机械移动载物台，外形尺寸(242200mm)，移动范围（3030mm）	·
载物台	圆形可旋转载物台板尺寸:最大外径Ф130mm,最小通光口径小于20mm.	·
照明系统	全光谱5W LED光源，预设中心，亮度可调。带可调孔径光阑与视场光阑。	·
偏光附件	检偏镜组、起偏镜组	·
滤色片	配磨砂玻璃，黄、绿、蓝滤色片	·
选配配置
部件	规格
目镜	平场大视野分化目镜WF10X/22mm	O
选配物镜 (无限远平场消色差物镜 )	PL L5X/0.12 WD26.1mm	O
	PL L40X/0.60 WD3.98mm	O
	PL L60X/0.75 WD1.22mm	O
	PL L80X/0.80 WD1.25mm	O
金相分析系统	FMIA2024正版金相分析软件、测微尺（具备：规格100x0.01mm、100x0.01cm，校准点d = 0.15mm、d = 0.07mm）。	O
摄像装置	500万、1200万像素索尼芯片摄像装置。	O
适配镜接口	0.65X、1X适配镜接口	O
电脑	惠普商务机	O

注：“·”为标准配置；“ O”为选购件

三、多种软件配套（选配）

名称	功能介绍
FCL-RS图像测量软件	FCL-RS图像测量软件支持多种国际语言，具有图像捕捉、图像测量（包括周长、宽度、半径、圆周及角度的计算）、图像处理（自动曝光、白平衡、黑平衡等功能）、全景自动拼接、视频EDF景深扩展、视频叠加时间、比例尺、数据测量与图像的准确图层融合，可另存多种图片文件格式等功能。相机可选有2000万，1200万，500万等像素大小。
FMIA2024金相分析软件	FMIA2024版金相图像分析软件系统，包含了150个类别约760个常用子模块,覆盖了常用的金相标准，满足所有金相分析和检验的要求。涉及晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等所有材料的组织分析，外加金相教学、图像测量、国标图库、定倍打印等功能。 l 根据客户需求，定制检测模块，如：企业标准、行业标准等。 l 可为不同企业量身定做报告模板。 l 依据国家标准化委员会标准推行时间，进行软件免费升级。 l 本软件可在Windows 10、Windows11 下安装运行。
焊缝熔深软件	焊缝熔深软件是根据焊缝标准开发出的一套专业版焊缝熔深宏观测量软件，该软件具有测量焊接内焊缝熔深度、外焊缝熔深度、内焊缝宽度、外焊缝宽度、内焊缝余高、外焊缝余高、内外焊缝重合量、内焊缝中心偏移量、外焊缝中心偏移量、气孔直径、孔密度等功能。同时也可对焊接气孔，夹渣，裂纹，未焊透，未熔合，咬边等缺陷进行焊缝宏观金相检验。最后可导出焊缝测量报告。软件基本功能： l 焊缝熔深专业测量（测量焊接内焊缝熔深度、外焊缝熔深度、内焊缝宽度、外焊缝宽度、内焊缝余高等）； l 具有定倍打印、几何测量、图像采集、图像处理、图像拼接等功能。 l 可根据客户需求定制软件报告模板、测量功能定制等。
孔隙率软件	孔隙率软件适用于所有材料的孔隙的测量分析，同时符合VW50093(最新铸件孔隙率检验标准及方法)和VW50097（孔隙标准）测量分析。基本功能： l 具有图像采集、图像处理、图像拼接、几何测量、硬件标定、生成报告等功能。 l 可分析出每个孔隙的周长、面积、长轴、短轴、等效圆直径、长径比、圆形度等数据。
粒度软件	粒度软件适用于不同类型的颗粒进行分析测量，该软件具有多种模块功能可供选择。（测量面积、彩色提取、比较清晰的、接近正圆的颗粒、比较模糊的颗粒、非圆形粘连颗粒分割、圆形粘连颗粒分割、比较模糊的雾状颗粒、中间有空洞的颗粒等等。）基本功能： l 具有图像采集、图像处理、图像拼接、几何测量、硬件标定、生成报告等功能。 l 可分析出每个颗粒的周长、面积、长轴、短轴、直径、形状比、颗粒总数、平均直径等数据。
