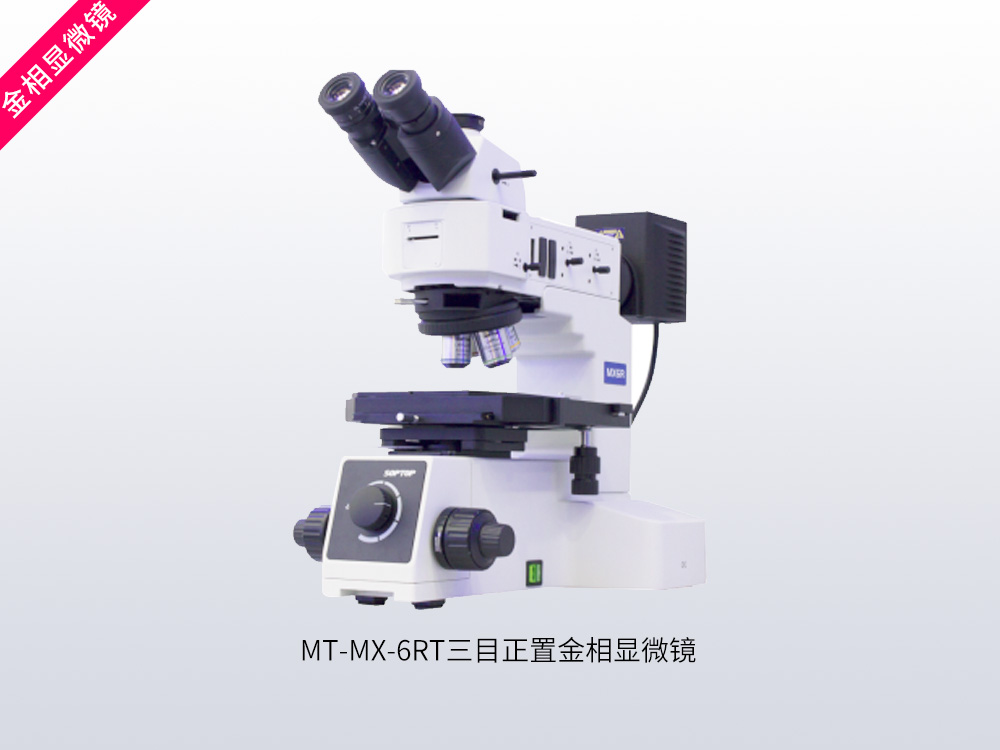

MT-MX-6RT三目正置金相显微镜

一、MT-MX-6RT三目正置金相显微镜：MT-MX-6RT各项操作根据人机工程学设计，最大限度减轻操作者的使用疲劳。其模块化的部件设计，可对系统功能进行自由组合。涵盖明场、暗场、斜照明、偏光、DIC微分干涉等多种观察功能，可根据实际应用，进行功能选择。宽视场铰链式三目观察筒正像铰链三目观察筒，所成像的方位与物体实际方向...

优惠报价

全国热线189-7497-9799

详情介绍

一、MT-MX-6RT三目正置金相显微镜：

MT-MX-6RT各项操作根据人机工程学设计，最大限度减轻操作者的使用疲劳。其模块化的部件设计，可对系统功能进行自由组合。涵盖明场、暗场、斜照明、偏光、DIC微分干涉等多种观察功能，可根据实际应用，进行功能选择。

宽视场铰链式三目观察筒
正像铰链三目观察筒，所成像的方位与物体实际方向相同，物体移动的方向跟像面移动的方向相同，便于观察与操作。

大行程移动平台设计
采用4寸平台设计，可适用于对应尺寸的晶圆或FPD检测，也可用于小尺寸样品的阵列检测。

高精度物镜转换器
转换器采用精密轴承设计，转动手感轻巧舒适，重复定位精度高，物镜转换后的同心度也得到较好的控制。
安全、稳重的机架结构设计
工业检测级显微镜镜体，低重心、高刚性、高稳定性金属机架，保证了系统的抗震能力与成像稳定性。
其前置低手位粗微调同轴调焦机构，内置100-240V宽电压变压器，可适应不同地区的电网电压。底座内部设计有风循环散热系统，长时间使用也不会使机架过热。

二、MT-MX-6RT-U3正置金相显微镜配置表：

标准配置		整机型号
部件	规格	MT-MX-6RT
光学系统	无限远色差校正光学系统	·
观察筒	30°倾斜，倒像，无限远铰链三通观察筒，瞳距调节：50-76mm，三档分光比 0:100 ；20:80 ；100:0	·
目镜	高眼点大视野平场目镜 PL10X/22mm	·
物镜	无限远长距明暗场物镜：LMPL5X /0.15BD DIC WD9.0	·
	无限远长距明暗场物镜：LMPL10X/0.30BD DIC WD9.0	·
	无限远长距明暗场物镜：LMPL20X/0.45BD DIC WD3.4	·
	无限远长距明暗半复消色差物镜：LMPLFL50X/0.55 BD WD7.5	·
转换器	内定位五孔明暗场转换器，带 DIC 插槽	·
调焦机架	透、反射式机架，前置低手位粗微同轴调焦机构。粗调行程33mm，微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置 . 内置100-240V宽电压系统，12V100W卤素灯透射光照明系统，上下光独立可控。	·
载物台	4”双层机械移动平台，平台面积230X215mm，行程105x 105mm，带玻璃平台，右手位X、Y移动手轮，配平台接口	·
照明系统	明暗场反射照明器 , 带可变孔径光阑，视场光阑 , 中心均可调；带明暗场照明切换装置；带滤色片插槽与偏光装置插槽	·
偏光附件	起偏镜插板，固定式检偏镜插板，360°旋转式检偏镜插板。	·
选配配置
部件	规格
观察筒	30°倾斜，正像，无限远铰链三通观察筒，瞳距调节：50-76mm，分光比 100:0 或 0:100	O
观察筒	5-35°倾角可调，正像，无限远铰链三通观察筒，瞳距调节：50-76mm，单边视度调节：±5 屈光度，两档分光比 100:0 或 0:100（支持 22/23/16mm 视场）	O
目镜	高眼点大视野平场目镜 PL10X/23mm，视度可调	O
目镜	高眼点大视野平场目镜 PL15X/16mm, 视度可调	O
物镜	无限远长距明暗半复消色差物镜 : LMPLFL100X/0.80 BD WD2.1	O
微分干涉	DIC 微分干涉组件	O
金相分析软件	FMIA2024版金相分析系统、高精度测微尺。	O
摄像装置	1200万像素索尼芯片摄像装置USB3.0、2000万像素索尼芯片摄像装置USB3.0。	O
适配镜接口	0.5X、1X适配镜接口	O
电脑	惠普商务机	O

注：“·”为标准配置；“ O”为选购件。

三、多种软件配套（选配）

名称	功能介绍
FCL-RS图像测量软件	FCL-RS图像测量软件支持多种国际语言，具有图像捕捉、图像测量（包括周长、宽度、半径、圆周及角度的计算）、图像处理（自动曝光、白平衡、黑平衡等功能）、全景自动拼接、视频EDF景深扩展、视频叠加时间、比例尺、数据测量与图像的准确图层融合，可另存多种图片文件格式等功能。相机可选有2000万，1200万，500万等像素大小。
FMIA2024金相分析软件	FMIA2024版金相图像分析软件系统，包含了150个类别约760个常用子模块,覆盖了常用的金相标准，满足所有金相分析和检验的要求。涉及晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等所有材料的组织分析，外加金相教学、图像测量、国标图库、定倍打印等功能。 l 根据客户需求，定制检测模块，如：企业标准、行业标准等。 l 可为不同企业量身定做报告模板。 l 依据国家标准化委员会标准推行时间，进行软件免费升级。 l 本软件可在Windows 10、Windows11 下安装运行。
焊缝熔深软件	焊缝熔深软件是根据焊缝标准开发出的一套专业版焊缝熔深宏观测量软件，该软件具有测量焊接内焊缝熔深度、外焊缝熔深度、内焊缝宽度、外焊缝宽度、内焊缝余高、外焊缝余高、内外焊缝重合量、内焊缝中心偏移量、外焊缝中心偏移量、气孔直径、孔密度等功能。同时也可对焊接气孔，夹渣，裂纹，未焊透，未熔合，咬边等缺陷进行焊缝宏观金相检验。最后可导出焊缝测量报告。软件基本功能： l 焊缝熔深专业测量（测量焊接内焊缝熔深度、外焊缝熔深度、内焊缝宽度、外焊缝宽度、内焊缝余高等）； l 具有定倍打印、几何测量、图像采集、图像处理、图像拼接等功能。 l 可根据客户需求定制软件报告模板、测量功能定制等。
孔隙率软件	孔隙率软件适用于所有材料的孔隙的测量分析，同时符合VW50093(最新铸件孔隙率检验标准及方法)和VW50097（孔隙标准）测量分析。基本功能： l 具有图像采集、图像处理、图像拼接、几何测量、硬件标定、生成报告等功能。 l 可分析出每个孔隙的周长、面积、长轴、短轴、等效圆直径、长径比、圆形度等数据。
粒度软件	粒度软件适用于不同类型的颗粒进行分析测量，该软件具有多种模块功能可供选择。（测量面积、彩色提取、比较清晰的、接近正圆的颗粒、比较模糊的颗粒、非圆形粘连颗粒分割、圆形粘连颗粒分割、比较模糊的雾状颗粒、中间有空洞的颗粒等等。）基本功能： l 具有图像采集、图像处理、图像拼接、几何测量、硬件标定、生成报告等功能。 l 可分析出每个颗粒的周长、面积、长轴、短轴、直径、形状比、颗粒总数、平均直径等数据。
