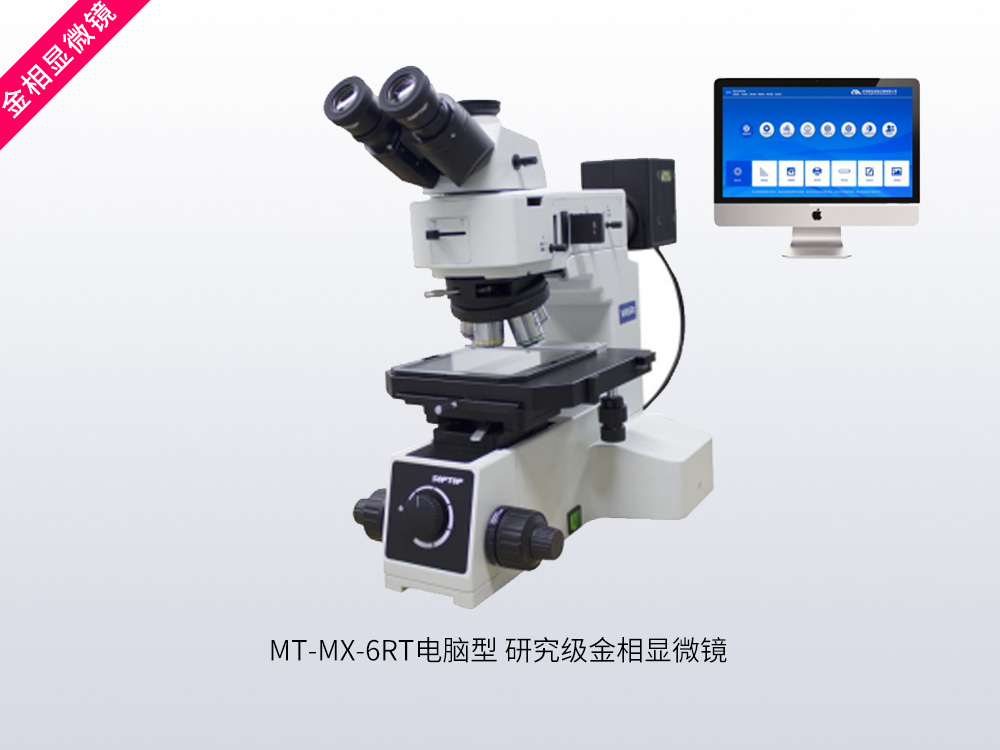

MT-MX-6RT电脑型研究级金相显微镜

一、MT-MX-6RT正置金相显微镜概述：

MT-MX-6RT各项操作根据人机工程学设计，最大限度减轻操作者的使用疲劳。其模块化的部件设计，可对系统功能进行自由组合。涵盖明场、暗场、斜照明、偏光、DIC微分干涉等多种观察功能，可根据实际应用，进行功能选择。

宽视场铰链式三目观察筒
正像铰链三目观察筒，所成像的方位与物体实际方向相同，物体移动的方向跟像面移动的方向相同，便于观察与操作。

大行程移动平台设计
采用4寸平台设计，可适用于对应尺寸的晶圆或FPD检测，也可用于小尺寸样品的阵列检测。

高精度物镜转换器
转换器采用精密轴承设计，转动手感轻巧舒适，重复定位精度高，物镜转换后的同心度也得到较好的控制。
安全、稳重的机架结构设计
工业检测级显微镜镜体，低重心、高刚性、高稳定性金属机架，保证了系统的抗震能力与成像稳定性。
其前置低手位粗微调同轴调焦机构，内置100-240V宽电压变压器，可适应不同地区的电网电压。底座内部设计有风循环散热系统，长时间使用也不会使机架过热。

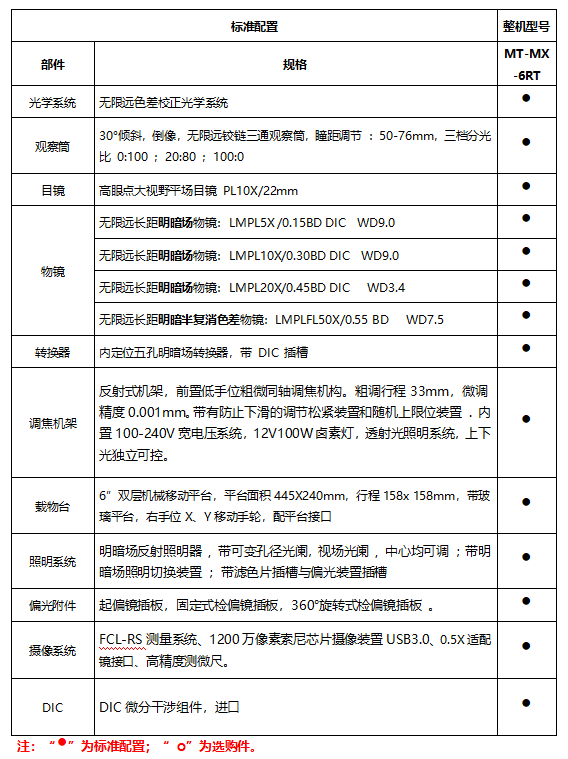

二、MT-MX-6RT正置金相显微镜配置表：

三、FE3系列金相显微图像数码相机

概述：

FE3系列相机是峰志公司推出的一款USB3.0高性能显微数码彩色CMOS相机，该系列相机采用Sony索尼Exmor,Exmor R, Exmor RS 背照式CMOS传感器的双层降噪技术，具有超高的灵敏度以及超低噪声。适用于高质量明、暗场、偏光、弱光以及荧光光场显微成像的理想级金相显微镜相机，适用于材料科学应用。

特性：

●采用Sony Exmor CMOS传感器的C接口CMOS相机;

●FE3系列相机分辨率横跨1200万~4500万，图像传输速度快。

●具有1.5MP至45MP等多种的硬件分辨率；

●1"(13.06x8.76)英寸超大芯片尺寸，更大范围还原显微拍摄视场；

●USB3.0接口确保高传输速率;

●Ultra-Fine颜色引擎确保颜色精准再现;

技术参数：

四、图像测量软件FCL-RS概述：

FCL-RS图像测量软件是峰志公司推出的图像测量软件的基础版本，支持多种国际语言，除包含基本的捕捉和测量功能外，还包括图像全景自动拼接、视频EDF景深扩展、视频叠加时间比例尺、测量数据与图像的准确图层融合，可另存多种图片文件格式等。

特性：

●实时静态图像捕获，根据用户要求捕捉静态图像；

●可以JPG、BMP、PNG及TIF形式保存图像；

●快捷直观的软件标定校准方式，使用刻度线进行校准；

●提供多种图像处理方法，可对全图或是区域进行图像处理；

●先进的测量功能，包括周长、宽度、半径、圆周及角度的计算；

●实时动态拼接，实现试样全景拍摄，增大可视视野范围。

●将不同景深下捕捉的图像合并为一幅清晰的图像；

●对于景深较深、在显微镜下面积大且无法完全齐焦的图像尤其有效；

●JPG或BMP格式的静态图像易于保存、电子邮件发送或打印。

●相机可选有2000万，1200万，500万等像素大小；

●多国语言版本：

基本功能：

1、拍摄图片：

实时静态图像捕获，可以为用户提供JPG、BMP、PNG及TIF图片格式，以满足不同用户的需求。

2、几何测量：

软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，点到圆心测量等多种测量工具，来满足用户的基本几何测量功能，得到相关测量数据。

测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性。

3、动态拼接：

对于需要检测更大视场要求的客户，软件中提供了图像拼接功能，用户可以通过移动显微镜X-Y平台方向，来实现更大视场图像拍摄的需求，解决了显微镜视野范围不足所造成的无法拍摄图片的尴尬。

4、动态EDF景深拍摄：

对于制样不平无法齐焦的试样，软件中提供动态EDF景深拍摄功能，通过调整显微镜Z轴微动调焦手轮，样品中清晰的细节会不断添加到动态 EDF 显示窗口中,进行动态更新,软件自动记录不同景深下的清晰图像，合并融合为一幅清晰的图像。

功能示例图片：应用：

样品图像：明场图像（使用FEC2500相机,FCM5000金相显微镜、0.65倍C接口拍摄）
