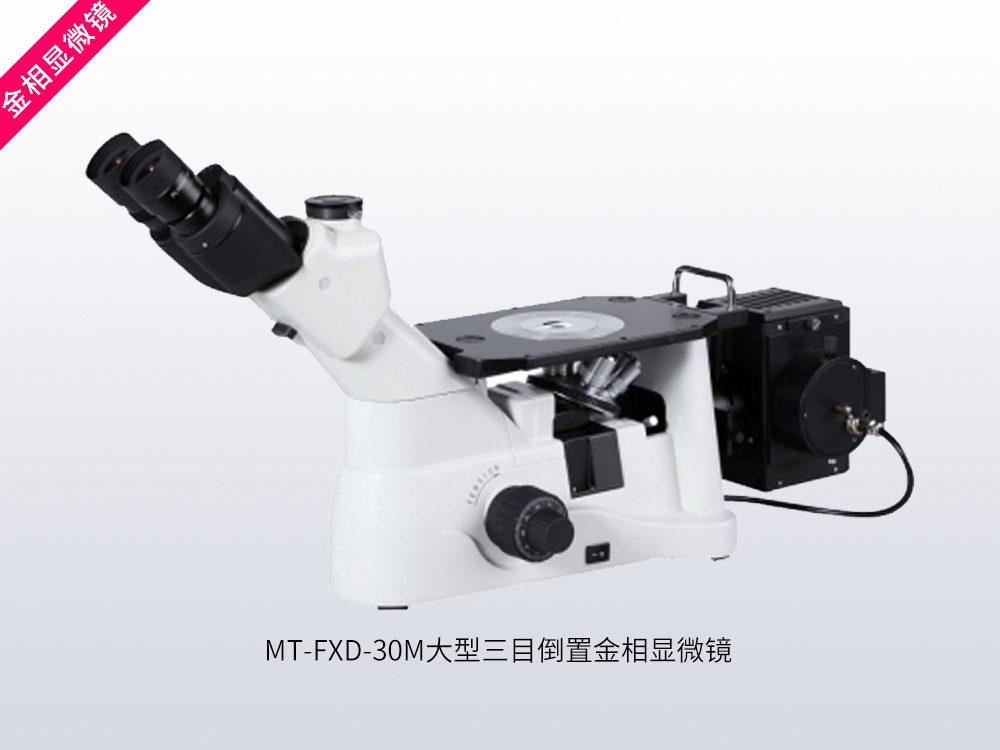

MT-FXD-30M大型三目倒置金相显微镜

一、MT-FX-41M倒置金相显微镜概述：MT-FX-41M三目倒置金相显微镜采用全新设计的无限远光学系统，可广泛应用于铸造、冶炼、热处理的研究，原材料检验或材料处理分析等多种检测的倒置显微镜。该机全面涵盖明场、暗场、简易偏光、微分干涉等多种观察方式，适应多种研究需求。舒适而简单的操作模式为满足用户长时间的观察...

优惠报价

全国热线189-7497-9799

详情介绍

一、MT-FXD-30M倒置金相显微镜概述：

MT-FXD-30M三目倒置金相显微镜可提供优越的图像质量和稳固可靠的机械结构。该机操作简便，附件齐全，广泛应用于教学科研金相分析以及工厂实验室材料检测。

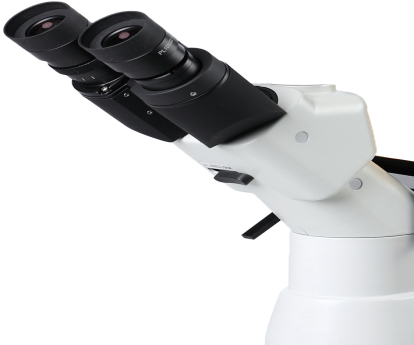

观察筒

铰链式三目，视度可调节，45°倾斜，可进行摄影摄像，对观察图像进行采集和保存，配置专业金相分析软件实现图像分析。

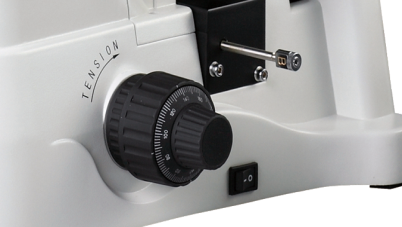

调焦机构

低手位粗微调同轴调焦机构，带有松紧调节装置和快速聚焦随机限位装置，粗调每转行程：38mm，微调精度：0.002mm。

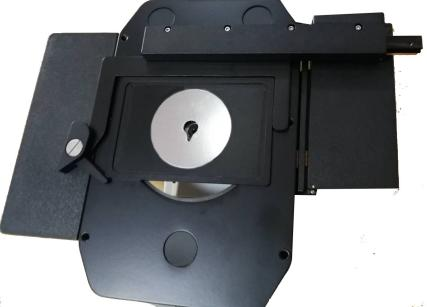

载物台

可加装同轴低手位调节移动尺及载物台延伸板，拓展应用空间，满足不同要求客户的使用。


二、MT-FXD-30M倒置金相显微镜配置表：

标配配置		整机型号
部件	规格	MT-FXD-30M
光学系统	无限远色差校正光学系统	·
观察筒	铰链式三目头，45°倾斜，瞳距调节范围：54-75mm，单边视度调节±5屈光度分光比：双目100%，双目:三目=80%:20%	·
目镜	高眼点、超宽视野平场目镜PL10X/22mm	·
无限远长距平场消色差物镜	LMPL5X /0.15 WD10.8mm	·
	LMPL10X/0.3 WD12.2mm	·
	LMPL20X/0.45 WD4.0mm	·
	LMPL50X/0.55 WD7.9mm	·
转换器	内定位五孔转换器	·
镜体	粗微调同轴，粗调每转行程：38mm，微调每转行程：0.2 mm，调焦精度：0.002mm，带松紧调节装置	·
镜体	固定平台：尺寸160X250mm	·
工作台板	金属载物台板（中心孔Φ12mm）	·
工作台板	机械式移动尺,行程120（X）*78（Y）mm、载物台延伸板	·
反射照明系统	反射式柯拉照明器，带可变孔径光栏和中心可调视场光栏，自适应100V~240V宽电压，12V50W进口卤素灯，中心可调，亮度连续可调	·
偏光附件	检偏镜可360度旋转，起偏镜和检偏镜均可移出光路	·
滤色片	绿色滤色片、蓝色滤色片（Φ32mm）	·
选配配置
部件	规格
目镜	高眼点、超宽视野平场目镜PL15X/16mm	O
目镜	高眼点、超宽视野平场目镜PL10X/22mm，带十字分化尺	O
物镜	无限远长距平场消色差物镜LMPL100X/0.80 WD2.1mm	O
金相分析系统	FMIA2024正版金相分析软件、USB2.0索尼芯片1200万摄像装置、0.5X适配镜接口、测微尺。	O
电脑	惠普商务机	O

注：“·”为标准配置；“ O”为选购件

三、多种软件配套（选配）

名称	功能介绍
FCL-RS图像测量软件	FCL-RS图像测量软件支持多种国际语言，具有图像捕捉、图像测量（包括周长、宽度、半径、圆周及角度的计算）、图像处理（自动曝光、白平衡、黑平衡等功能）、全景自动拼接、视频EDF景深扩展、视频叠加时间、比例尺、数据测量与图像的准确图层融合，可另存多种图片文件格式等功能。相机可选有2000万，1200万，500万等像素大小。
FMIA2024金相分析软件	FMIA2024版金相图像分析软件系统，包含了150个类别约760个常用子模块,覆盖了常用的金相标准，满足所有金相分析和检验的要求。涉及晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等所有材料的组织分析，外加金相教学、图像测量、国标图库、定倍打印等功能。 l 根据客户需求，定制检测模块，如：企业标准、行业标准等。 l 可为不同企业量身定做报告模板。 l 依据国家标准化委员会标准推行时间，进行软件免费升级。 l 本软件可在Windows 10、Windows11 下安装运行。
焊缝熔深软件	焊缝熔深软件是根据焊缝标准开发出的一套专业版焊缝熔深宏观测量软件，该软件具有测量焊接内焊缝熔深度、外焊缝熔深度、内焊缝宽度、外焊缝宽度、内焊缝余高、外焊缝余高、内外焊缝重合量、内焊缝中心偏移量、外焊缝中心偏移量、气孔直径、孔密度等功能。同时也可对焊接气孔，夹渣，裂纹，未焊透，未熔合，咬边等缺陷进行焊缝宏观金相检验。最后可导出焊缝测量报告。软件基本功能： l 焊缝熔深专业测量（测量焊接内焊缝熔深度、外焊缝熔深度、内焊缝宽度、外焊缝宽度、内焊缝余高等）； l 具有定倍打印、几何测量、图像采集、图像处理、图像拼接等功能。 l 可根据客户需求定制软件报告模板、测量功能定制等。
孔隙率软件	孔隙率软件适用于所有材料的孔隙的测量分析，同时符合VW50093(最新铸件孔隙率检验标准及方法)和VW50097（孔隙标准）测量分析。基本功能： l 具有图像采集、图像处理、图像拼接、几何测量、硬件标定、生成报告等功能。 l 可分析出每个孔隙的周长、面积、长轴、短轴、等效圆直径、长径比、圆形度等数据。
粒度软件	粒度软件适用于不同类型的颗粒进行分析测量，该软件具有多种模块功能可供选择。（测量面积、彩色提取、比较清晰的、接近正圆的颗粒、比较模糊的颗粒、非圆形粘连颗粒分割、圆形粘连颗粒分割、比较模糊的雾状颗粒、中间有空洞的颗粒等等。）基本功能： l 具有图像采集、图像处理、图像拼接、几何测量、硬件标定、生成报告等功能。 l 可分析出每个颗粒的周长、面积、长轴、短轴、直径、形状比、颗粒总数、平均直径等数据。
