MT-JSZ8-RS型焊缝熔深显微镜

一、MT-JSZ8-RS三目连续变倍体视显微镜概述

电脑型焊缝熔深显微镜由光学显微镜和专业的焊缝熔深软件组成，成像清晰、宽阔，具有较长的工作距离，对同一物体可实现连续放大观看,可以对各种焊接处（对接、角接、搭接和T型接等异形接）产生的熔深进行拍照、编辑、测量、保存、打印等。同时可以观察焊接热影响区和无热影响区的形态和尺寸，检测焊缝的内部缺陷和质量缺陷等。

焊缝熔深测量分析软件FHF2023是我公司主要针对结构钢和不锈钢缝焊质量检验、铝合金等焊接质量检验要求开发的一套焊缝熔深测量分析软件。具有测量焊接内焊缝熔深度、外焊缝熔深度、内焊缝宽度、外环缝宽度、内焊缝余高、外焊缝余高、内外焊缝重合量、内焊缝中心偏移量、外焊缝中心偏移量、气孔直径、孔密度等功能。同时也可对焊接气孔，夹渣，裂纹，未焊透，未熔合，咬边等缺陷进行焊缝宏观金相检验。最终导出数据生成报表，软件支持主流操作系统，包括WIN7、WIN10、WIN11。本软件可以对图像进行叠加文字、标尺线、标记图形等处理。

焊缝熔深测量分析软件FHF2023可以针对企业特殊的数据统计形式实现定制，也可以对数据进行NG判断的定制功能。

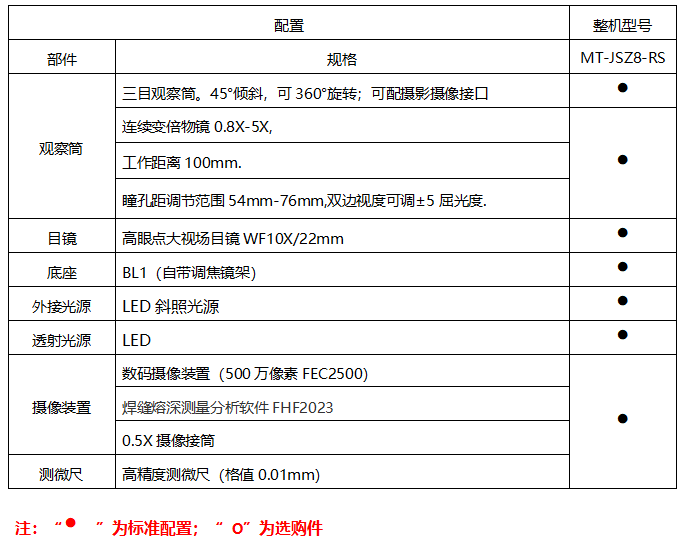

二、MT-JSZ8-RS三目连续变倍体视显微镜配置表：

三、焊缝熔深测量分析软件FHF2023

一、软件简介：

焊缝熔深测量分析软件FHF2023是我公司主要针对结构钢和不锈钢缝焊质量检验、铝合金等焊接质量检验要求开发的一套焊缝熔深测量分析软件。具有测量焊接内焊缝熔深度、外焊缝熔深度、内焊缝宽度、外环缝宽度、内焊缝余高、外焊缝余高、内外焊缝重合量、内焊缝中心偏移量、外焊缝中心偏移量、气孔直径、孔密度等功能。同时也可对焊接气孔，夹渣，裂纹，未焊透，未熔合，咬边等缺陷进行焊缝宏观金相检验。最终导出数据生成报表，软件支持主流操作系统，包括WIN7、WIN10、WIN11。本软件可以对图像进行叠加文字、标尺线、标记图形等处理。

焊缝熔深测量分析软件FHF2023可以针对企业特殊的数据统计形式实现定制，也可以对数据进行NG判断的定制功能。

二、软件主要功能：

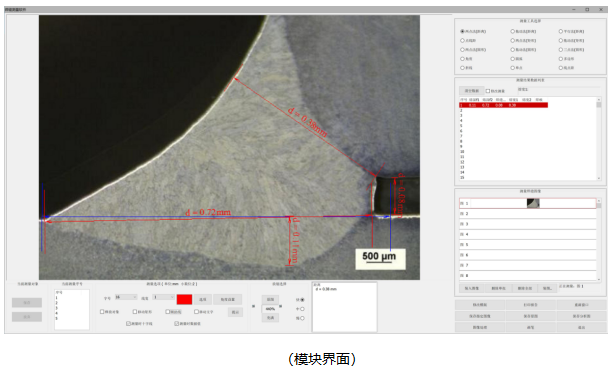

1、焊缝测量：点击：“图像分析”按键，进入焊缝测量界面，可以自定义测量项目，具有测量焊接内焊缝熔深度、外焊缝熔深度、内焊缝宽度、外环缝宽度、内焊缝余高、外焊缝余高、内外焊缝重合量、内焊缝中心偏移量、外焊缝中心偏移量、气孔直径、孔密度等功能。也可对焊接气孔，夹渣，裂纹，未焊透，未熔合，咬边等缺陷进行焊缝宏观金相检验。

2、图像处理：软件提供了画笔、亮度调整、对比度调整、颜色调整、转换为灰度图像、灰度自动色阶、二值化处理、反相、锐化、柔化、中值滤波去噪、背景亮度调整、背景亮度均衡、RGB色彩分离、HLS色彩分离、灰度转换、均衡增强、线性增强、对数增强、指数增强、中间值平滑、边缘增强、边缘检测、梯度检测、膨胀、腐蚀、开运算、闭运算、临界二值化、阈值分割、临界阈值、累积阈值、差分阈值、消除笔等图像处理工具。

3、几何测量：进入几何测量界面：提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度等多种测量工具。

4、定倍打印：可以打印单幅图像，也可在同一张纸上安排打印多幅图像，并在每幅图上加注比例尺。

5、图像拼接：

6、可按用户需求定制报告文档的录入界面，并可自动生成用户定制的电子报告文档。

三、焊缝测量模版重点功能

1．测量：

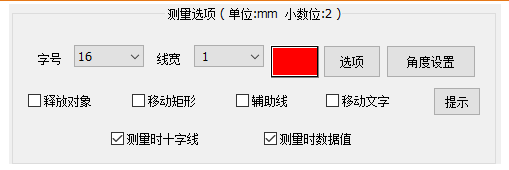

●软件提供了电线距离、两点法、拖动法(距离)、平行法(距离)、两点法(矩形)、拖动法(矩形)、两点法(圆形)、拖动法(圆形)、三点法(圆形)、角度、圆弧、多边形、折线等测量方法，可选择任意一种进行测量：

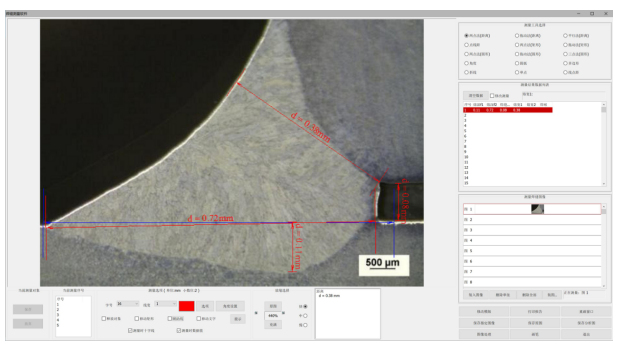

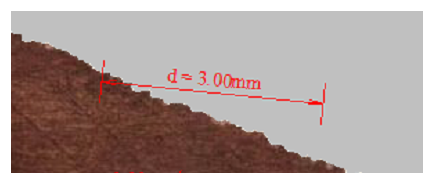

●选择一种测量工具，在图像上拖动鼠标进行测量，拖动完成后，自动显示测量数据：

●数据自动导入：

2.多试样进行测量，数据完成汇总

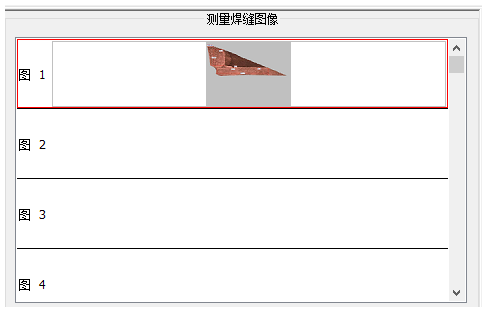

●第一图测量完成后，装入图像选着测量第二张图，也可以删除单张图，或者删除全部。

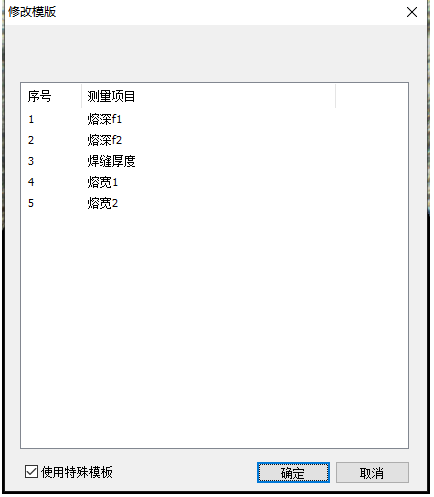

3.可以自定义测量项目，修改模板

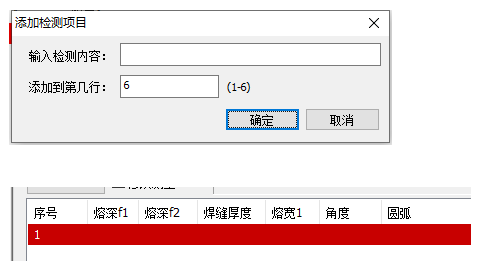

●双击添加项目

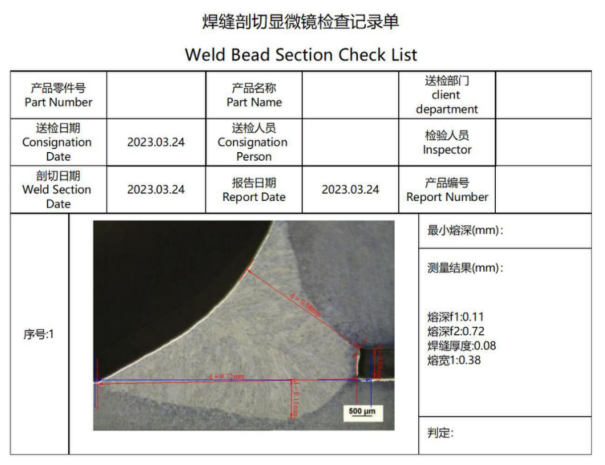

●生成图文报告：
