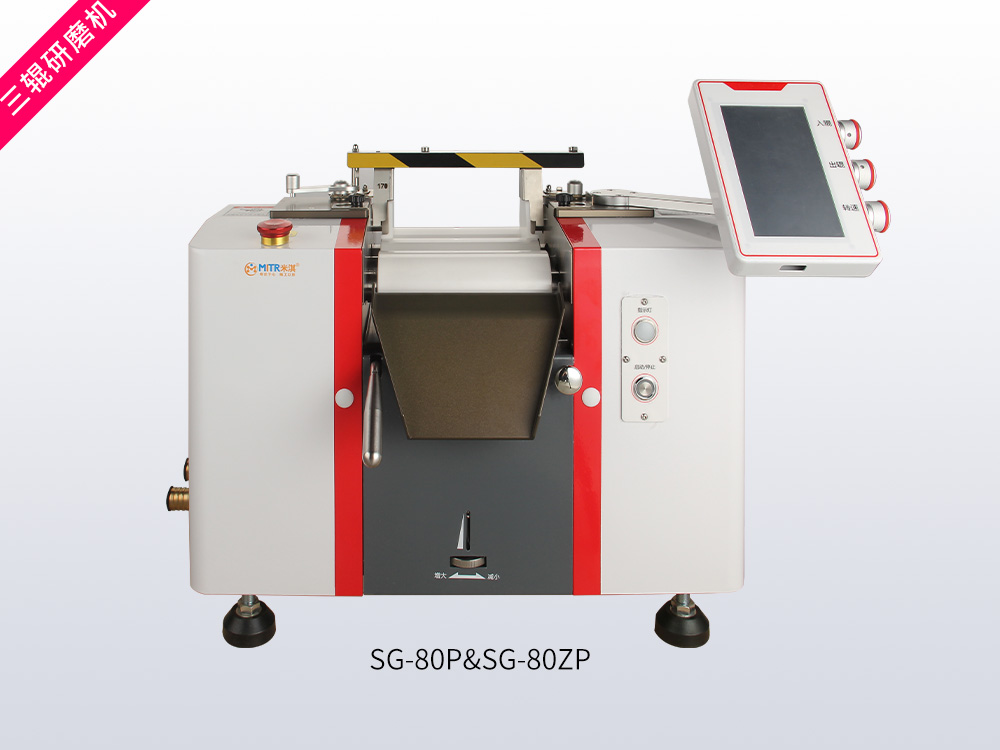

三辊机SG-80P&SG-80ZP

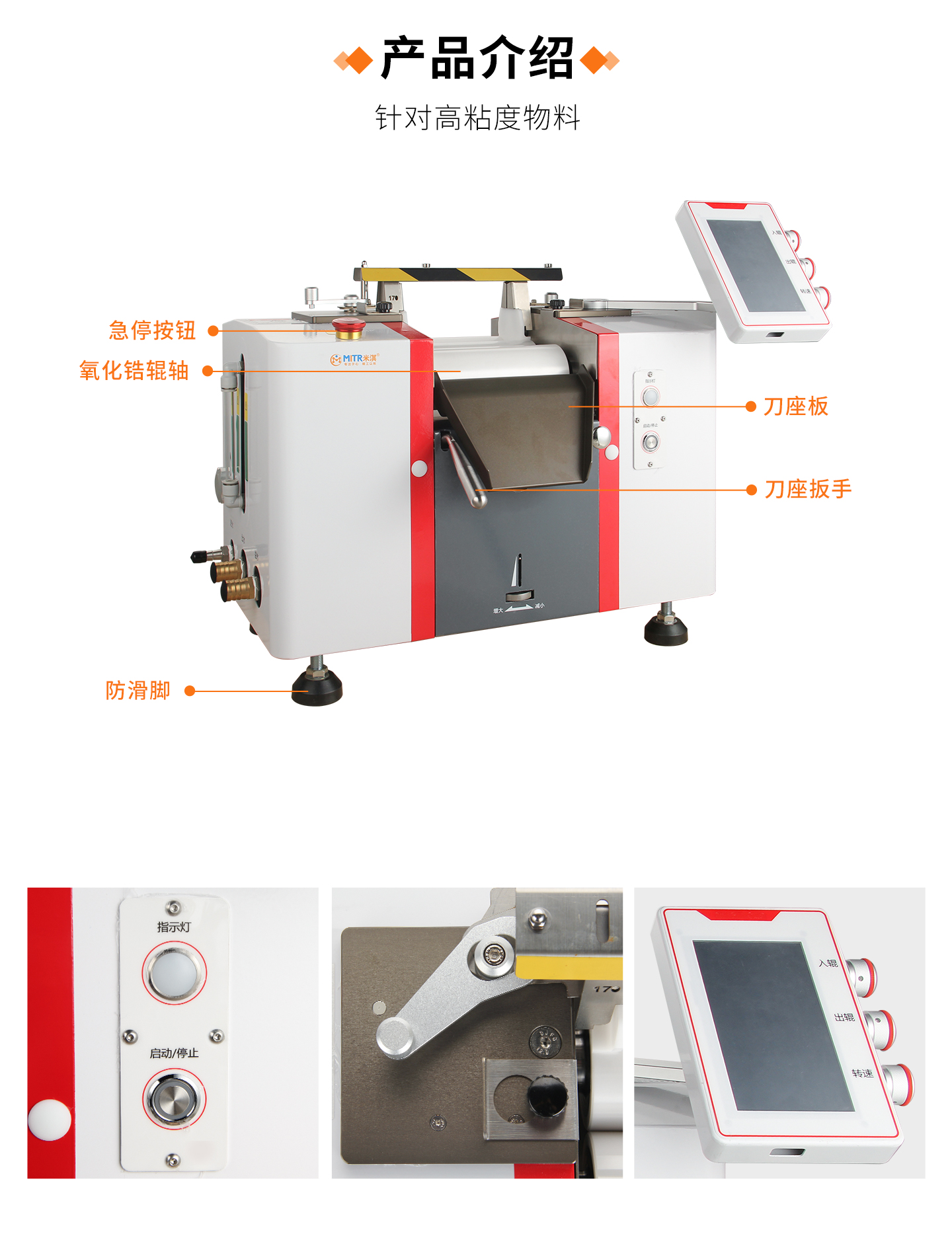

一、产品介绍

高精密三辊研磨机主要用于各种油漆、油墨、颜料、塑料、食品等膏状浆料的研磨，该机水平的三根陶瓷辊筒表面互相挤压及不同转向和速度差产生的剪切力而达到研磨与分散效果。

高精密三辊研磨机为精细度<10 μm的工作设备。并可在小间隙模式下用于更高精度加工。在小间隙模式下，间隙距离可调节至5μm以下。可直接进行连续速率设置。辊筒之间的转速比为常数。是高粘度物料最有效的研磨、分散设备。

二、应用

可被用于小剂量研发、实验室及生产领域。设备也可用于工业分支产品加工，如化妆品、染料、医疗制药、陶瓷、润滑剂、黏合剂、食品、电子工业、化学工业及新材料等产品。

三、产品特点

1、高精度研磨(最小间隙可达1um以下，视物料固性质而定)。

2、功率大、可加热制冷，可分散实验室高粘度材料。

3、单手柄调节辊间距，无极调速:间隙模式/扭力模式，显示扭力曲线。

4、进口纳米级陶瓷辊，多种材质可选。

5、间隙修正方便快捷，无需拆卸设备外壳。

6、陶瓷辊精度:同心度<2um、直线度<2pm、表面平整度<0.3um。

7、指纹识别，专机专用，扭男曲线动态反馈材料分散状态。

◆SG80EP: 工业触摸屏全电子控制，压力模式/间隙模式/清洗模式，配置工业4.0接口，带有压力监测。辊间隙可在线修正，后台配置零位自校准功能。

四、主要技术参数

五、温控单元连接

警告 - 设备组件损坏危险！

温控剂泄露将会损坏设备组件，冷却剂/温控剂流量需设小一些。当液剂从溢出孔排出，通过供给阀降低其流量。

连接冷却或温控单元的给排水线路请按照以下步骤：

1. 连接软管至供给嘴(a) 并需使用软管夹。

2. 连接透明软管至出水嘴(b)并需使用软管夹。(注：当连接无压冷却水时，软管必须要有较大截面积，因为液剂只通过重力排出)

3. 连接无压冷却水时，当溢流口(c)有水溢流出时，需要调节供给阀降低冷却水流量；连接带压循环冷却水时，当溢流口(c)有水溢流出时，需要检查旋转接头是否损坏或者堵塞，造成冷却水溢出。

4. 确保软管直接连接至冷却/温控单元时保持一定斜度且没有弯曲，以避免液剂无法流动。

六、主要配置及特点

关键结构及技术:

a 特殊定制烧结炉，保证氧化铝陶瓷粉彻底烧透、长期使用不掉粉；

b 特殊订制磨床研磨陶瓷辊，保证陶瓷辊精度达到国际领先水平。

c 轴承结构采用双轴承结构，有效消除游隙、震动等影响间隙精度因素，间隙稳定；

d 间隙调整结构采用单边整体调整，方便操作，间距稳定，调节精度＜1μm；

e 等距旋钮调节辊间距， 旋转角度与间隙线性变化，操作方便，辊轴间隙可读；

f 出料口： 采用铝合金材质，表面特殊硬化处理，耐腐蚀， 耐划伤；

g 挡胶块： 特殊设计， 偏摆角度可调， 适用多种粘度材料；

h 出料刀片： 标配瑞士进口高性能金属刀片；

金属刀片（瑞士） 、工程塑料刀片（瑞士）、陶瓷刀片（德国）可选配

i 机架结构： 底座采用铝合金铸造成型，侧板采用航空合金铝板，所有材料都通过长期多次多种消除应力方式后加工成型，具有结构强度好，精度高，尺寸稳定等特点；

j 安全防护： 接料盘保护，无接料盘不启动,避免材料因故落在机身造成锈蚀；

清洗保护,清洗设备时必须安装清洗挡板，避免清洗器具落入， 伤害辊筒； 卡机保护，工作中如有异物落入进料辊导致卡机， 机器立刻报警；

k  陶瓷辊保护罩： 透明 PC 特制，静置时防止异物落入设备；

l 水平调整脚杯： 不锈钢特制，方便调整，保证设备使用平稳；

m 冷却系统： 预留冷却系统接口，冷却外置系统可选；

n 其它部件：传动部件采用日本三星同步带，坚韧耐用，保证设备长期使用动力传动稳定。
