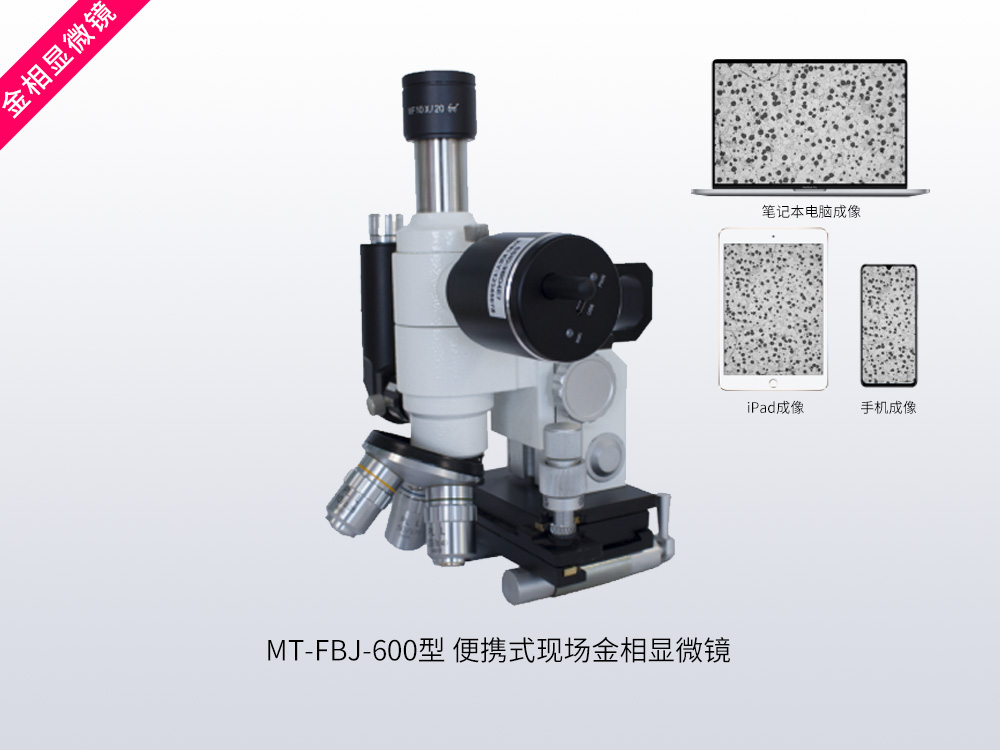

MT-FBJ-600型便携式现场金相显微镜

一、MT-FBJ-600便携式金相显微镜概述：

MT-FBJ-600便携式金相显微镜是用于现场各种大型工件的金相分析、失效分析的精密光学显微镜。现场大型工件无需切割取样，直接在工件上打磨、抛光，从而保证工件的完整性。制样完成后，可使用便携金相显微镜直接在工件上进行组织分析。该机应用于航空制造、机械制造、车辆制造、锅炉及压力容器的制造及检验，石油化工、铁路造船，电厂，电站，设备安装，大型磨具，安全检测、质量监督、理化试验等行业。该机应用范围广，操作方便快捷。

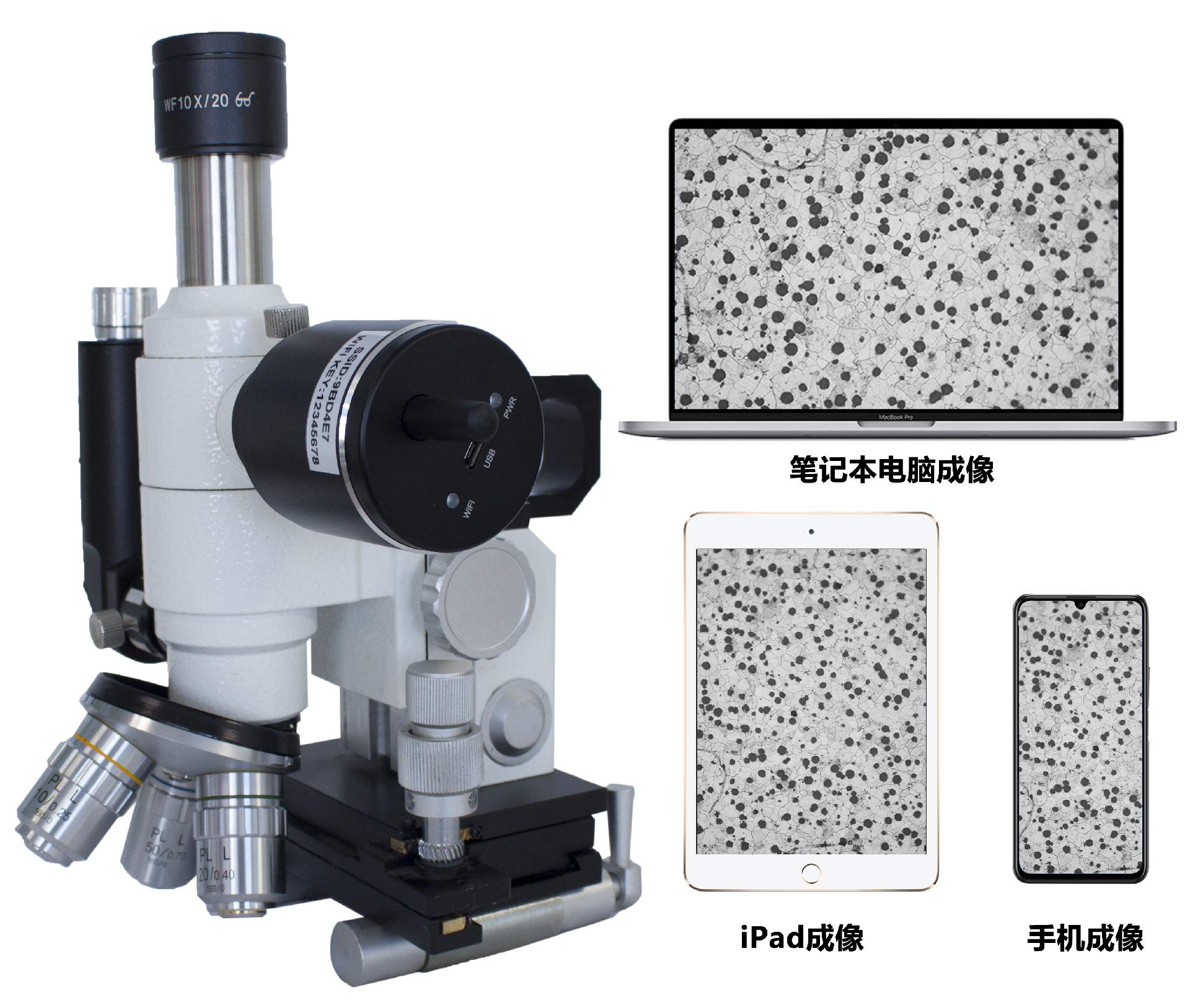

选配wifi相机可与手机或平板电脑连接使用，转接图像采集器与显微镜视野范围接近目镜观测范围，图像可同步实现多人观察，下载或发送；可实现在同一视野下多倍率进行转换观测和拍照，wifi相机APP可实现：拍照、测量、浏览、保存、自动电子标尺、USB输出接口；LED照明，锂电池充电可连续工作6-8小时。

大视野平场目镜 φ20mm视野：

配置大视野平场目镜视场范围可达到φ20mm，使目视观察更为广阔、舒适。采用先进的光陷阱技术，防止眩光，提高成像质量。目镜镜头采用垂直半反同轴光路接口。

调焦装置：具有粗调焦和微调焦功能

长焦距平场消色差物镜 PLL标识：

配置3只长距平场消色差物镜，使用高折射率低色散萤石材料及特殊镀膜技术，具有高分辨率、高对比度,色彩还原高的特点。专业光学氟石玻璃，应力消除充分，物镜组环均为全金属部件,使物镜内多组透镜光轴长期使用不偏移。

三孔物镜转换器：

配置三孔转换器，可同时安装3只物镜，避免来回拆卸物镜的麻烦，物镜转换变倍更方便。

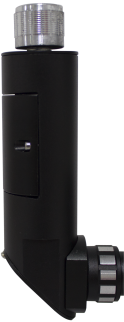

独立C接口图像数码输出：

新颖的侧向光路输出设计理念，可实现肉眼观察的同时进行图像采集。

时尚LED光源：

反射垂直单颗大功率白色LED照明，配合新颖时尚的微动开关，一键触发色温恒定、舒适的照明，真彩色成像完全无需调整。

磁性三维支座：

专用机械通断磁力底座，适合各种工件表面。特殊的螺杆移位结构，保证磁力底座在吸附于竖立表面时不自滑。精密的齿轮式XY轴移动平台，保证横向不自行下划。

小巧精密光学仪器：

设备小巧轻便，配套便携式铝合金包装箱，方便现场携带测试。

现场金相制样配套(选配)

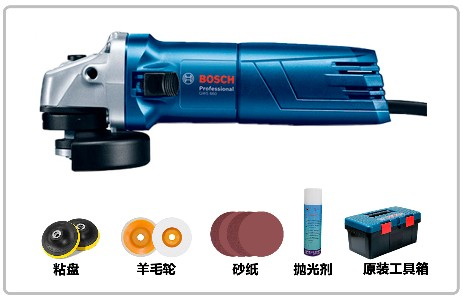

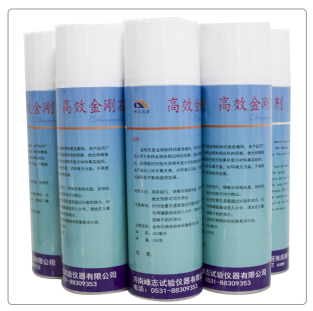

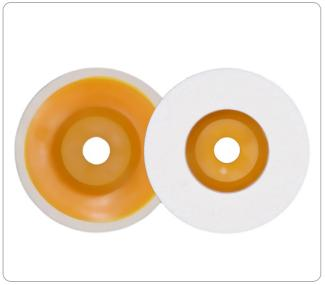

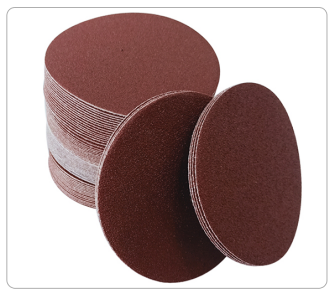

采用角磨机，配合砂纸、羊毛毡、金刚石喷雾抛光剂进行现场制样，操作简单快捷。

现场金相图像分析及成像系统(选配)

配置FMIA2023正版金相分析系统、WiFi无线相机，实现现场图像采集，金相组织分析，金相检测报告生成等功能。

二、MT-FBJ-600便携式金相显微镜技术参数及配置：

注：“·”为标准配置；“ O”为选购件

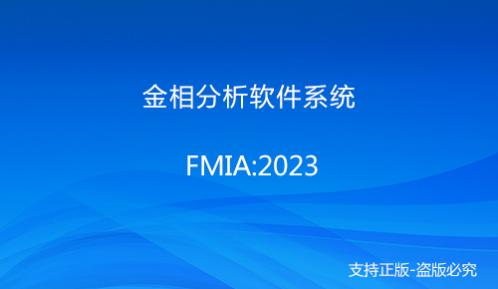

三、FMIA2023正版金相分析软件介绍

FMIA2023版金相图像分析软件系统，是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发本套FMIA2023版金相图像分析软件系统。

软件系统国标库内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。

鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。

软件安装更直观简洁

全新的软件安装、注册、标定引导模式，简单明了，通过默认提示即可完成。

正版软件保证体系

软件安装完成后，首先进行正版软件激活，其次进行电脑硬件ID注册，从而保证客户正版权益。

需求标准可定制

标准检测模块外，可根据客户需求，特殊定制检测模块，如：企业标准、特殊行业标准等。

7大检验类别快速入口

统计制作7大类别快速入口：晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等，外加一个金相教学。

报告模板可修改

可为不同企业量身定做报告模板。

正版软件可升级

依据国家标准化委员会标准推行时间，进行软件免费升级。

适用电脑系统广

本软件可在Windows 7、Windows10 下安装运行

四、样品制作及操作步骤：

操作步骤：依据GB/T13298-2015金相制样要求实施进行。

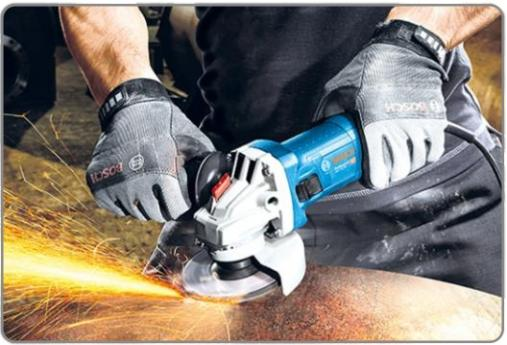

预处理：用“角磨机”将需要检测的金相部位用角磨机砂轮进行粗磨：磨掉氧化皮，做好表面处理。

粗磨：用“角磨机”更换砂纸将预处理过的部位，按照从粗到细的粒度对检测试验进行粗磨、精磨；

试样抛光：试样抛光：用“角磨机”换上抛光羊毛毡将细磨过的部位，将金刚石抛光剂喷到细磨过的部位，用羊毛毡进行试样抛光。

金相检测:将抛光成镜面的工件，按照材料的金相腐蚀方法，把工件进行金相腐蚀，腐蚀好的试样放置到便携金相显微镜观察金相组织。

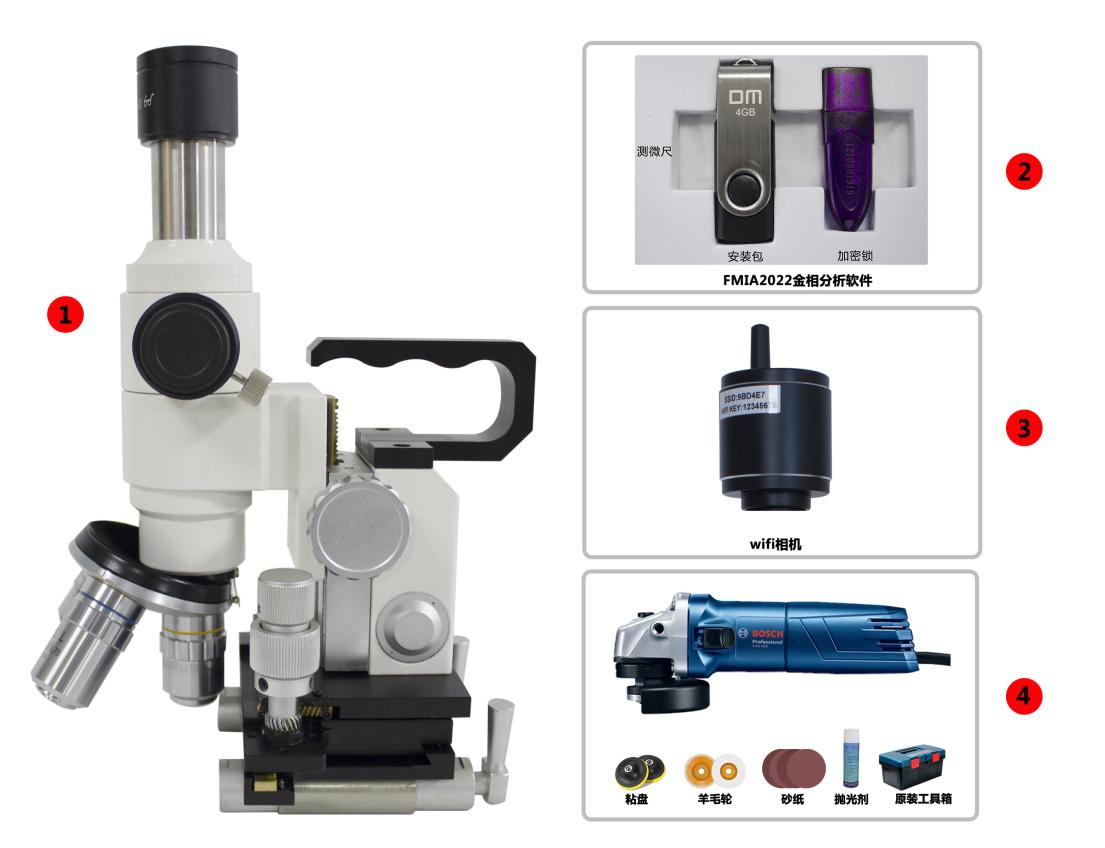

五、MT-BJ-X便携式金相显微镜装箱配置清单：
