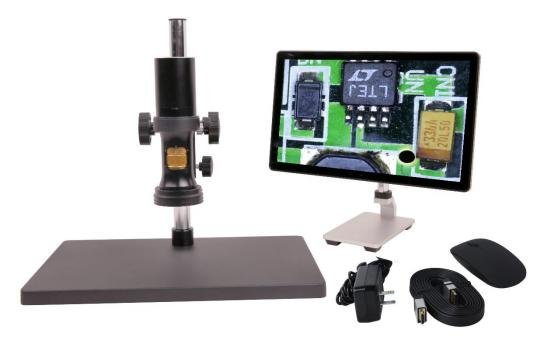

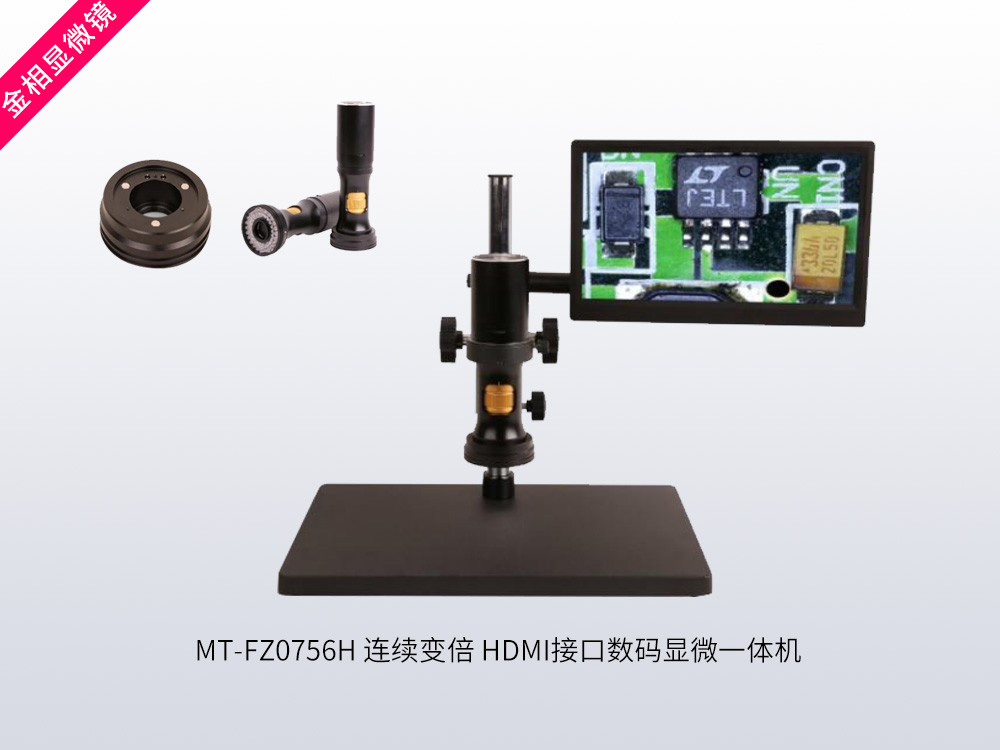

MT-FZ0756H 连续变倍 HDMI 接口数码显微一体机

光学主体

0.7X-5.6X 变倍范围

工作距离

37.5mm- 160mm（由辅助物镜决定）

数值孔径 NA

0.018-0.092（使用 W100 ，1X辅助物镜）

分辨率

18.6um-3.65um（使用 1X辅助物镜）

视场

0.99mm-34.28mm

可选物镜

0.50X，0.75X ，1.00X ，1.50X ，2.00X（可根据需要选择）

可选其他物镜

可选商业无限远显微镜用物镜（生物显微物镜与金相显微物镜均可）

主体尺寸

188mm x 52mm

支架接口

标准 50mm

环形光源

亮度可调 LED 照明环形光源（无线）

低倍

高倍

W100 ，1.0X(80mm WD)

倍率

0.35X~2.80X

线视场

17. 14mm

2. 14mm

NA

0.018

0.092

W050 ，0.5X( 160mm WD)

倍率

0. 18X~ 1.40X

线视场

34.28mm

4.28mm

NA

0.009

0.046

W075 ，0.75X( 105mm WD)

倍率

0.26X~2. 10X

线视场

20.81mm

2.86mm

NA

0.013

0.069

W150 ，1.5X(51.5mm WD)

倍率

0.53X~4.20X

NA

0.026

0.138

W200 ，2.0X(37.5mm WD)

倍率

0.70X~5.60X

线视场

8.57mm

1.07mm

NA

0.035

0.182

备注

当使用同轴光照明时，低放大倍率可能会产生渐晕。

当使用无限远显微物镜作为辅助物镜（可能需要显微物镜适配器）时，TZM0756 的放大倍率 、视场角 和 NA 值由显微物镜的参数决定。

物理接口与按键

功能描述

HDMI

符合 HDMI1.4 标准。 用于标准 FHD 显示器的 1080P 格式视频输出；

LED

LED 状态指示灯；

USB Mouse

USB 鼠标接口 ，用于内置 XCamView 软件的控制；

DC12V

12V/ 1A 电源插孔；

SD

符合 SDIO3.0 规范 ，用于捕获视频与图像的存贮；

相机硬件

功能描述

HDMI 接口

支持 HDMI1.4  协议；60fps@ 1080P；

HDMI 1080P 相机

H1080PA，与光学连续变倍物镜主体集成在一起

传感器

Sony IMX307(C)，1/2.8"(5.57x3.13) ，像素尺寸为 2.9x2.9um

G 光灵敏度/暗电流/

动态范围/SNR

1300mv with 1/30s/NA/NA/NA

FPS/分辨率

60@ 1920* 1080(HDMI)

曝光时间

0.01~ 1000ms

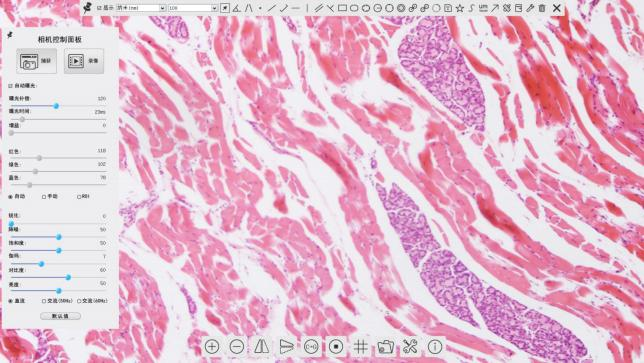

软件

功能描述

视频录制

视频格式 ：MP4 封装 H264/H265 编码的 2M( 1920* 1080)视频文件;

存储帧率 ：50~60fps (与 SD  卡性能有关);

图片捕获

2M ( 1920* 1080) JPEG  格式 ，选择 SD 卡存储;

测量信息存储

捕获图像支持测量信息和图像内容分层存储和融合存储功能。

ISP 功能

支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI 白平衡），锐化，3D  降噪，饱和度， 对比度，亮度，Gamma 以及 50HZ/60HZ 防闪烁等功能。

图像辅助功能

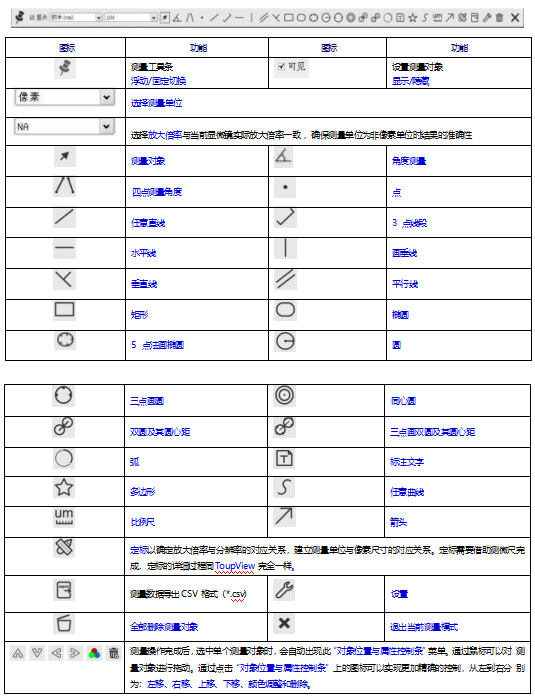

放大/缩小（最大 10 倍数码放大），镜像/翻转，冻结，十字线，图片浏览(Browser) ，录制视频回放以及丰 富的图像测量功能。

将相机各参数恢复为出厂 设置

将相机各参数恢复为出厂设置。

多语言支持

英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语/俄语等多种语言。
