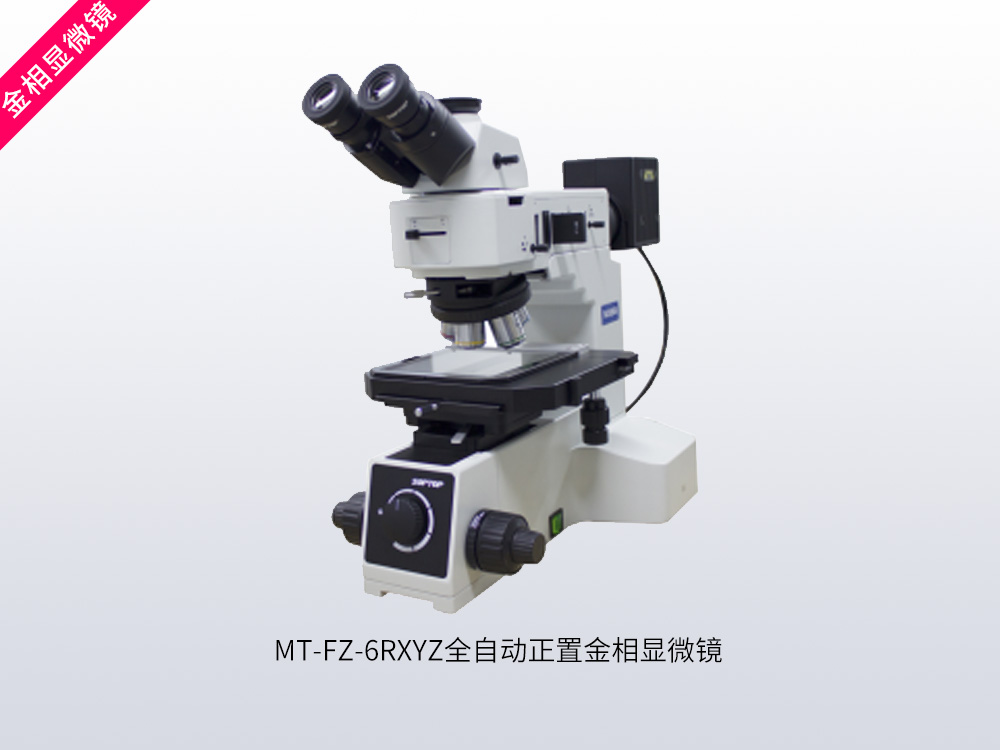

一、MT-FZ-6RXYZ全自动正置金相显微镜概述：
MT-FZ-6RXYZ全自动正置金相显微镜具有优异的成像性能，舒适的操作体验，为客户提供高性价比的金相分析及工业检测解决方案。X-Y电动平台，实现图像的全尺寸扫描，高性能图像合成，Z轴电动，实现图像的自动聚焦；三轴联动操作手柄，操作简单、便携。
一键式操作，自动扫描、自动对焦，搭载高速扫描平台，图像质量优异。
各项操作根据人机工程学设计，最大限度减轻操作者的使用疲劳。其模块化的部件设计，可对系统功能进行自由组合。涵盖明场、暗场、斜照明、偏光、DIC微分干涉等多种观察功能，可根据实际应用，进行功能选择。
宽视场铰链式三目观察筒
正像铰链三目观察筒，所成像的方位与物体实际方向相同，物体移动的方向跟像面移动的方向相同，便于观察与操作。
XY电动移动平台设计
采用电动平台设计，可适用于对应尺寸的晶圆或FPD检测，也可用于小尺寸样品的阵列检测。X*Y=100*100（单位mm）
高精度物镜转换器
转换器采用精密轴承设计，转动手感轻巧舒适，重复定位精度高，物镜转换后的同心度也得到较好的控制。
安全、稳重的机架结构设计
工业检测级显微镜镜体，低重心、高刚性、高稳定性金属机架，保证了系统的抗震能力与成像稳定性。其前置低手位粗微调同轴调焦机构，内置100-240V宽电压变压器。底座内部设计有风循环散热系统，长时间使用也不会使机架过热。
二、配置表：
配置 | 整机型号 | |
部件 | 规格 | MT-FZ-6RXYZ |
光学系统 | 无限远色差校正光学系统 | · |
观察筒 | 30°倾斜，倒像，无限远铰链三通观察筒，瞳距调节 ：50-76mm，三档分光比 0:100 ；20:80 ；100:0（支持 25/26.5mm 视场） | · |
目镜 | 高眼点大视野平场目镜 PL10X/22mm, 视度可调。 | · |
高眼点大视野平场目镜 PL10X/22mm, 视度可调，带测微尺 | · | |
物镜 | 无限远长距明场复消色差物镜：LMPL2X /0.08 WD6.1 | · |
无限远长距明暗场物镜：LMPL5X /0.15BD DIC WD9.0 | · | |
无限远长距明暗场物镜：LMPL10X/0.30BD DIC WD9.0 | · | |
无限远长距明暗场物镜：LMPL20X/0.45BD DIC WD3.4 | · | |
无限远长距明暗半复消色差物镜：LMPLFL50X/0.55 BD WD7.5 | · | |
无限远长距明暗半复消色差物镜 : LMPLFL100X/0.8 BD WD2.1 | · | |
转换器 | 内定位五孔明暗场转换器，带 DIC 插槽 | · |
调焦机架 | 反射式机架，前置低手位粗微同轴调焦机构。粗调行程33mm，微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置 . 内置100-240V宽电压系统，5W 暖色LED透射光照明系统。 | · |
照明系统 | 明暗场反射照明器 , 带可变孔径光阑，视场光阑 , 中心均可调 ；带明暗场照明切换装置 ；带滤色片插槽与偏光装置插槽 | · |
偏光组件 | 起偏镜插板，固定式检偏镜插板，360°旋转式检偏镜插板 。 | · |
摄像装置 | 索尼芯片USB3.0接口 1200万像素摄像 | · |
0.5X摄像接筒。 | · | |
聚焦方式 | 自动 / 手工（Z轴自动聚焦） | · |
XY电动载物台 | 平台行程：水平方向*竖子方向=100*100（单位mm） 螺杆导程：2000μm 重复定位精度：±5μm以内 16细分下的分辨率：单步0.625μm 步进电机步距角：1.8° 额定工作电流：单轴1.0A（24V电源供电） 最大负载：≥5kg 最大往返间隙：5微米 | |
测量系统 | 图像分析测量系统FCL-RS, | · |
测微标尺 | ||
驱动控制箱 | 长*宽*高：307*260*105（单位：毫米） 触摸屏：实时显示数据以及触控操作 采用通用232串口与PC机进行通信（115200波特率） 串口控制，能设置电机的移动速度，移动距离，移动方向 | · |

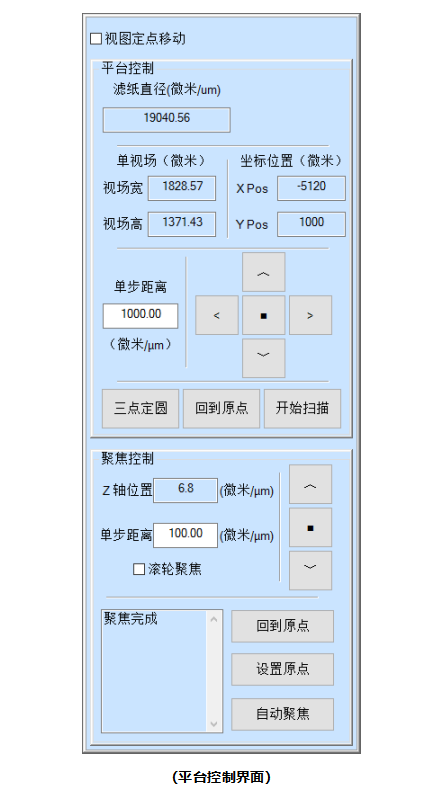

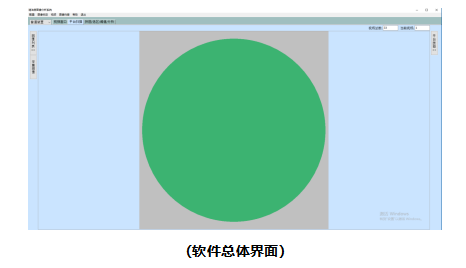

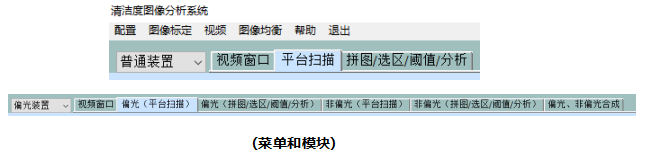

三、软件主界面：

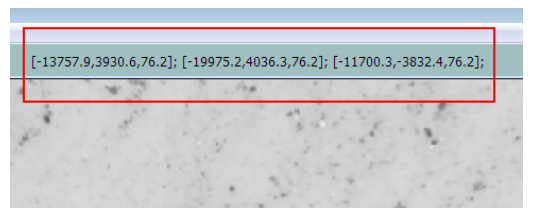

1、三点定圆：
软件采用三点定圆的算法,确定滤纸的直径和扫描范围。

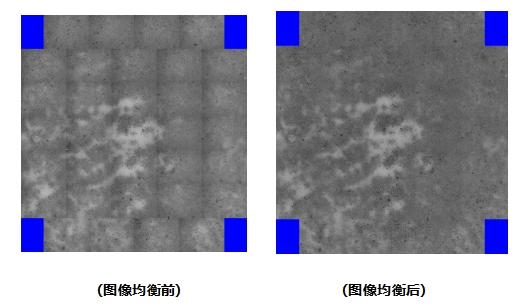

2、图像均衡：
软件可自动把图像背景变均匀。

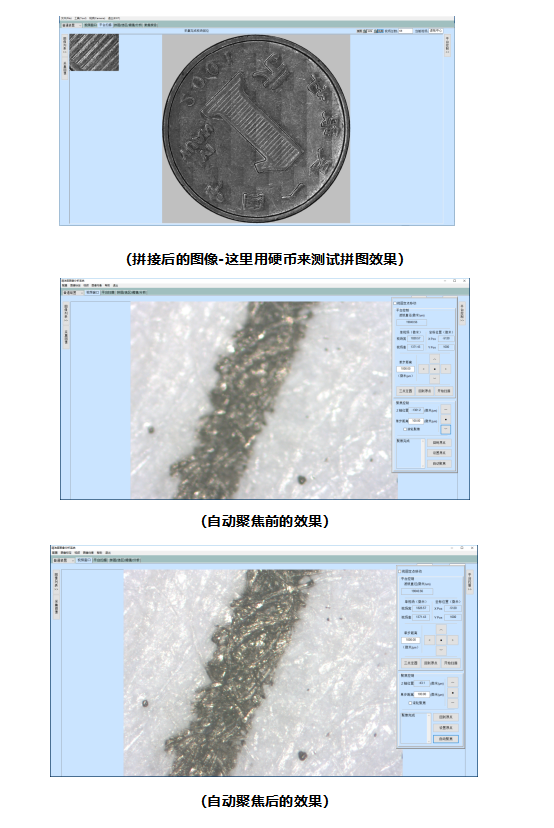

3、全自动图像扫描，拼接
可快速、高效、精准地完成滤膜图像的自动扫描、拼接和聚焦；

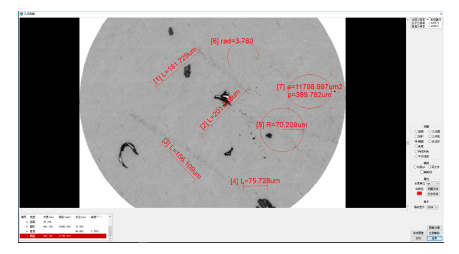

4、几何测量
对通过摄像头采集到的图片以及载入到软件中的图片进行几何测量。
5、实物图像

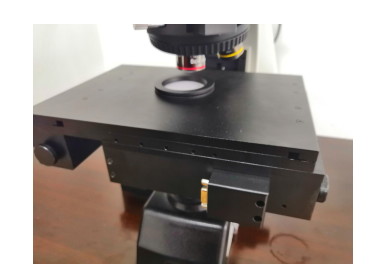

平台特写：
控制器：
