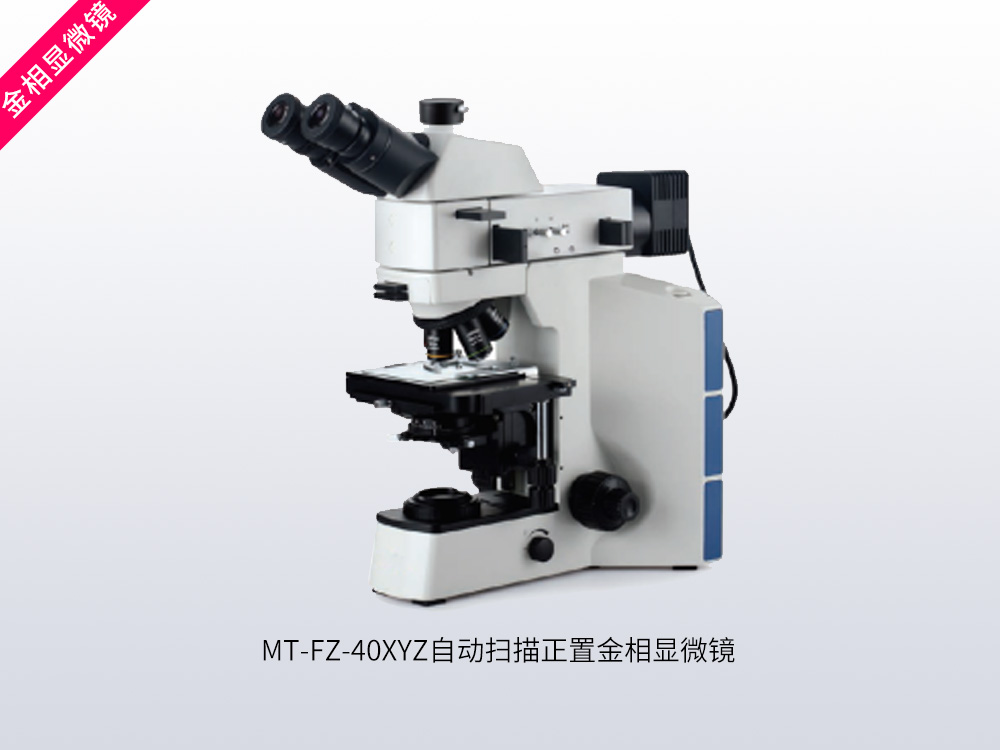

一、MT-FZ-40XYZ自动扫描正置金相显微镜概述：
MT-FZ-40XYZ自动扫描正置金相显微镜具有优异的成像性能，舒适的操作体验，为客户提供高性价比的金相分析及工业检测解决方案。X-Y电动平台，实现图像的全尺寸扫描，高性能图像合成，Z轴电动，实现图像的自动聚焦；三轴联动操作手柄，操作简单、便携。
一键式操作，自动扫描、自动对焦，搭载高速扫描平台，图像质量优异。
观察筒
采用新生儿睡床最佳舒适角度（30°）的观察筒，能够缓解用户在长时间工作状态下的紧张与疲劳，保证最佳察状态。观察筒上的刻度，方便用户自行调节最佳瞳距范围。
落射照明器
采用柯拉照明系统，带视场光阑、孔径光阑和斜照明装置；预设起偏镜、检偏镜与滤色片插槽。
单颗5W LED 暖白光照明（3000-3300K），与同类LED照明相比，能最大程度降低观察者的视觉疲劳。
视场光阑与孔径光阑采用拉杆装置，中心可调, 能灵活调节照明范围的大小，有效避免杂光对图像的影响。
起偏镜与检偏镜可实现简易偏光观察，您也可根据需求，选择不同颜色的滤色片获得理想的观察效果。
二、配置表：
配置 | 整机型号 | |
部件 | 规格 | MT-FZ-40XYZ |
光学系统 | 无限远色差校正光学系统 | · |
观察筒 | 30°倾斜，无限远铰链三通观察筒，瞳距调节：54mm~75mm，视度调节：±5屈光度，两档分光比R:T=100：0或50：50 | · |
目镜 | 高眼点大视野平场目镜PL10X/22mm | · |
无限远平场 消色差物镜 | LMPL 5X /0.15 WD10.8mm | · |
LMPL 10X/0.30 WD12.2mm | · | |
LMPL 20X/0.45 WD4.00mm | · | |
LMPL 50X/0.55 WD7.9mm | · | |
转换器 | 内定位五孔转换器 | · |
上照明系统 | 自适应宽电压100V-240V_AC50/60Hz，反射灯室，单颗大功率5WLED，暖色，柯拉照明，带视场光阑与孔径光阑，中心可调，带斜照明装置 | · |
聚光镜 | 透射用摇出式消色差聚光镜（N.A0.9），带可变孔径光阑，中心可调 | · |
摄像装置 | 500万像素 | · |
0.5X摄像接筒。 | · | |
聚焦方式 | 自动 / 手工（Z轴自动聚焦） | · |
XY电动载物台 | 平台行程：水平方向*竖子方向=100*100（单位mm） 螺杆导程：2000μm 重复定位精度：±5μm以内 16细分下的分辨率：单步0.625μm 步进电机步距角：1.8° 额定工作电流：单轴1.0A（24V电源供电） 最大负载：≥5kg 最大往返间隙：5微米 | |
测微尺 | 高精度测微尺（格值0.01mm） | |
驱动控制箱 | 长*宽*高：307*260*105（单位：毫米） 触摸屏：实时显示数据以及触控操作 采用通用232串口与PC机进行通信（115200波特率） 串口控制，能设置电机的移动速度，移动距离，移动方向 | · |
三、软件主界面：
1、三点定圆：
软件采用三点定圆的算法,确定滤纸的直径和扫描范围。
2、图像均衡：
软件可自动把图像背景变均匀。
3、全自动图像扫描，拼接
可快速、高效、精准地完成滤膜图像的自动扫描、拼接和聚焦；
4、几何测量
对通过摄像头采集到的图片以及载入到软件中的图片进行几何测量。
5、实物图像
平台特写：
控制器：
